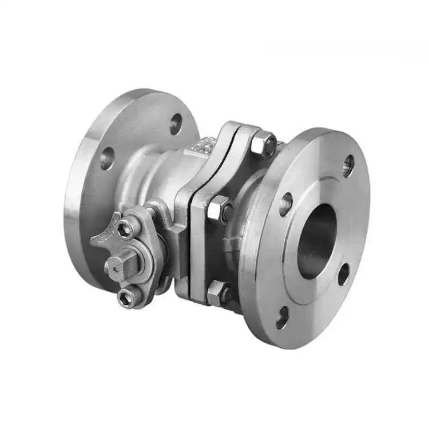

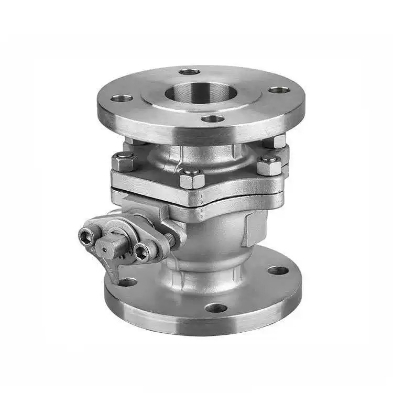

Америка стандарттык фланец шар клапан

Иштөө принциби

Медиянын агымы топту 90° айлантуу менен башкарылат.

Түтүктүн диаметри менен бирдей тешик топтун ортосунда жайгашкан. Тутка же кыймылдаткыч топту тешик түтүк огуна дал келгенче 90° айлантканда, медиа тоскоолдуксуз эркин агып, клапан толугу менен ачык жана агымдын каршылыгы дээрлик нөлгө барабар. Шар тешик түтүккө перпендикуляр болгонго чейин дагы 90° айланганда, катуу тоголок бет өтмөктү толугу менен жаап, клапан жабылат жана ишенимдүү өчүрүүгө жетишилет.

Америкалык стандарттык фланецтүү шариктүү клапан эки багыттуу мөөр дизайнын кабыл алып, медиага агым багытын чектөөсүз каалаган тараптан кирүүгө мүмкүндүк берет. Жумшак пломбалар (PTFE/PPL) нөлдүк агып чыгууга жетишет, ал эми катуу пломбалар жогорку температурага жана жогорку басымга ылайыктуу. Клапан сабагы жогорку басымда коопсуздукту жана ишенимдүүлүктү камсыз кылуу үчүн жарылууга каршы түзүлүшкө ээ. Shenchi ASME стандарттуу фланец шар клапандары API 608 стандарттарына ылайык өндүрүлгөн, алар тез иштөөнү жана бекем мөөр басууну сунуштайт, бул аларды мунай, химиялык жана жаратылыш газ тармактарындагы ASME стандарттык түтүк өткөргүчтөрү үчүн идеалдуу өчүрүүчү клапандар кылат.

Продукт параметрлери

Продукт Аты-жөнү: Америка стандарттык фланецтүү шариктүү клапан	өзгөчөлүктөр: (1/8"-4") DN6-DN100
Номиналдуу басым: PN16	Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M) Дененин материалы: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарттар: ANSI, BS, DIN, ISO, JIS	Колдонула турган температура: -20 ℃ ~ + 150 ℃ (нормалдуу), + 350 ℃ чейин (жогорку температура), -196 ℃ чейин (төмөн температура)
Ички металл материалы: WCB, SUS304 (CF8), SUS316L (CF3M)	Орто температура: Жогорку температура, төмөнкү температура, орточо температура, нормалдуу температура
Иштөө ыкмасы: Manua	Мөөрлөр: EPDM, PPL
Туташуу ыкмасы: Фланец байланышы	Колдонмолору: Суу, аба, газ, мунай, суюктуктар ж.б.
Origin: ChinaOrigin: ChinaOrigin: ChinaOrigin: Кытай	Үлгү: Үлгүлөр жеткиликтүү

Негизги структура жана дизайндагы урунттуу учурлар

Shenchi жогорку сапаттагы Америка стандарттык фланец шар клапандары клапан корпусун, шарикти, өзөндү жана отургучтун мөөрлөрүн камтыган негизги түзүлүшкө ээ. Топ сүзүүчү топтун дизайны (DN50 жана андан төмөн) же туруктуу шарик дизайны (DN50 жана андан жогору) болушу мүмкүн. Топтун тешиги түтүктүн ички диаметрине дал келет, натыйжада толук ачылганда нөлгө жакын агым каршылык көрсөтөт. Учуп кетүүгө каршы түзүлүшү сабактын жогорку басымда учуп кетишине жол бербейт. Антистатикалык түзүлүш статикалык электр тогунун пайда болушуна жол бербестен, шарик менен өзөктүн ортосундагы өткөргүчтүктү камсыздайт. ASME фланец шар клапандар үчүн жеткиликтүү цитаталар менен, Shenchi кардарлар үчүн так моделин тандоо жана бюджетти эсептөөнү жеңилдетүү үчүн деталдуу техникалык параметр таблицаларды камсыз кылат.
