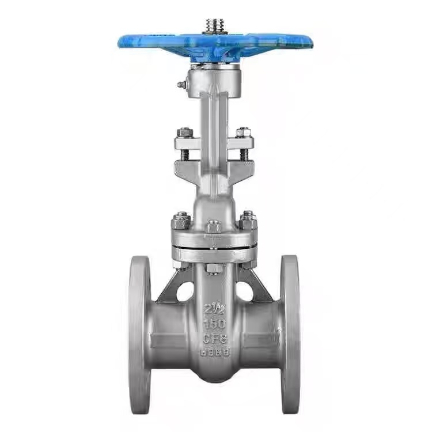

Американын стандарттуу көтөрүлүп жаткан Stem фланецтүү Gate клапан

ASME Rising Stem Flanged Gate Valve иштөө принциби

Оператор кол дөңгөлөктү бурганда, рул дөңгөлөк клапандын сабын айлантуу үчүн айдайт. Клапан сабынын үстүнкү учундагы трапеция сымал жип клапан сабынын гайкасы менен биригип, айлануу кыймылын октук сызыктуу кыймылга айландырат. Клапан сабагы жана дарбазасы туташтырылгандыктан, клапан сабагы дарбазаны чогуу көтөрүлүп же түшө баштайт.

Клапанды ачуу үчүн кол дөңгөлөктү саат жебесине каршы буруңуз. Клапан сабагы дарбазаны сызыктуу кыймылда өйдө көздөй жылдырат, бул дарбазаны клапан отургучтан ажыратууга алып келет. Дарбаза клапандын номиналдык диаметринен эки эсе чоң болгон бийиктикке көтөрүлгөндө, суюктук өтүүчү жол толугу менен тоскоолсуз жана клапан толугу менен ачык абалда болот. Иштеп жаткан учурда руль дөңгөлөк, адатта, андан ары бурулбай турган абалга бурулат, андан кийин толугу менен ачык абалга жетүү үчүн жарым бурулушка бир бурулушка бурулат, бул температуранын өзгөрүшүнө байланыштуу клапан сабынын кулпуланышына жол бербейт.

Клапанды жабуу үчүн кол дөңгөлөктү саат жебеси боюнча буруңуз. Клапандын сабы дарбазаны сызыктуу кыймыл менен ылдый көздөй жылдыруу үчүн айдап, дарбазаны клапан отургучка басууга алып келет. Кол дөңгөлөк тарабынан колдонулуучу момент мажбурлап мөөр басуучу күчтү жаратат, ал эми түтүктөгү чөйрөнүн басымы да дарбазаны башка клапан отургучка басып, өзүн-өзү жабуу эффектин пайда кылат. Бул кош иш жабык болгондо нөлдүк агып чыгууну камсыз кылат.

Өсүп бара жаткан дарбаза клапанынын негизги өзгөчөлүгү клапан сабагы дарбаза менен синхрондуу түрдө көтөрүлүп, түшөт. Операторлор клапандын ачык/жабык абалын визуалдык түрдө клапандын капкагынан ары созулган клапан сабагынын узундугуна байкоо жүргүзүү аркылуу аныктай алышат — өзөк канчалык узун болсо, клапан ошончолук кененирээк ачык болот; сабагы толугу менен тартылып калганда, клапан жабылат.

ASME (Америка стандарты) көтөрүлүп жаткан фланец дарбаза клапандары толугу менен ачык же толук жабык абалда гана колдонулушу мүмкүн жана башкаруу клапандары катары колдонулушу мүмкүн эмес экенин белгилей кетүү өзгөчө маанилүү. Эгер жарым-жартылай ачык абалда узак убакытка калтырылса, жогорку ылдамдыкта агып жаткан чөйрө мөөр басуучу беттерди жеп, дарбаза менен отургучтун эскиришине алып келет, акыры клапандын агып кетишине алып келет. Андан тышкары, чөйрө дарбаза клапанынын эки тарабынан эки тарапка тең агып кетиши мүмкүн, бул орнотуу учурунда агымдын багытын эске алуунун зарылдыгын жокко чыгарат жана сайттын схемасын жеңилдетет.

Продукт параметрлери

Жогорку Температура жана Жогорку басымга каршылык

Shenchi ASME Standard Rising Stem Flanged Gate клапандары эки негизги артыкчылыктарга ээ: жогорку температурага жана жогорку басымга каршылык. WCB материалы 425 ℃ чейин температурага туруштук бере алат, ал эми дат баспас болоттон жасалган кененирээк температура диапазонуна ылайыктуу. Класс 150 басым рейтинги, иштөө басымы PN16 стандартынан ашып, бөлмө температурасында 1.9MPa жетет. Мөөрлөр жогорку температурага туруктуу PPL же сууга туруктуу EPDM түрлөрү бар. Кытайда жасалган, Shenchi жогорку температура жана жогорку басым шарттарында узак мөөнөттүү туруктуу ишин камсыз кылуу, чийки заттан даяр продуктыларга чейин комплекстүү сапатты контролдоону ишке ашырат.

Класс 150 стандарттарынан ашкан жогорку басымдын ишенимдүүлүгү

Shenchi's ASME B16.10 стандарттуу көтөрүлүп жаткан фланец дарбаза клапаны жогорку басымга ишенимдүү каршылык көрсөтөт. Фланец байланышы ASME B16.10 стандарттарына жооп берет, бир калыпта бекемделген болттор жана прокладкадагы басымдын бирдей бөлүштүрүлүшү. Класс 150 рейтинги бөлмө температурасында 1,9 МПа жумушчу басымды сунуштайт, басымдын өлчөнгөн чеги жетиштүү. Клапан корпусунун дубалынын калыңдыгы ASME стандарттарына ылайык иштелип чыккан, коопсуздукту жогорулатуу үчүн улуттук стандарттардан ашат. Шенчи арзандатылган ASME стандарттык көтөрүлүп жаткан фланец дарбаза клапандарын сунуштайт; жапырт сатып алуулар арзандатууларга ээ жана жогорку басымдын шарттарында узак мөөнөттүү туруктуу иштешин камсыз кылат.

Factory түз сатып алуу жана OEM өзгөчөлөштүрүү колдоо

Shenchi, ASME (American Standard) көтөрүлүп жаткан фланец дарбаза клапандарынын жеткирүүчүсү катары үлгүлөрдү даярдоо кызматтарын сунуш кылат. Биз ортомчулардын белгилерин жок кылып, ASME көтөрүлүп жаткан фланец дарбазасынын клапандарын тунук заводдук баада сунуштайбыз. Биз ODM жана OEM настройкасын колдойбуз; материалдар, диаметрлер, фланец стандарттары жана иштөө ыкмалары сиздин муктаждыктарыңызга ылайыкташтырылышы мүмкүн. Биздин ASME көтөрүлүп жаткан фланец дарбаза клапандарыбызды тейлөө оңой, түзүлүшү жөнөкөй жана техникалык тейлөөгө чыгымдар аз. Кытайда жасалган, Shenchi ASME көтөрүлүп жаткан фланец дарбаза клапандары сапаты боюнча ишенимдүү жана туруктуу жеткирүү убактысына ээ. Дүйнөлүк кардарлар деталдуу техникалык параметрлери жана акыркы жеңилдетилген цитаталар үчүн Shenchi менен байланышууга чакырабыз.
