L-Type Pagoda суу түтүгү туташтыргычы

Продукциянын түрлөрү

L-Type Pagoda суу түтүгү бириктиргичтерин кесипкөй кытай өндүрүүчүсү катары, Shenchi эки негизги продукт түрлөрүн сунуш кылат:

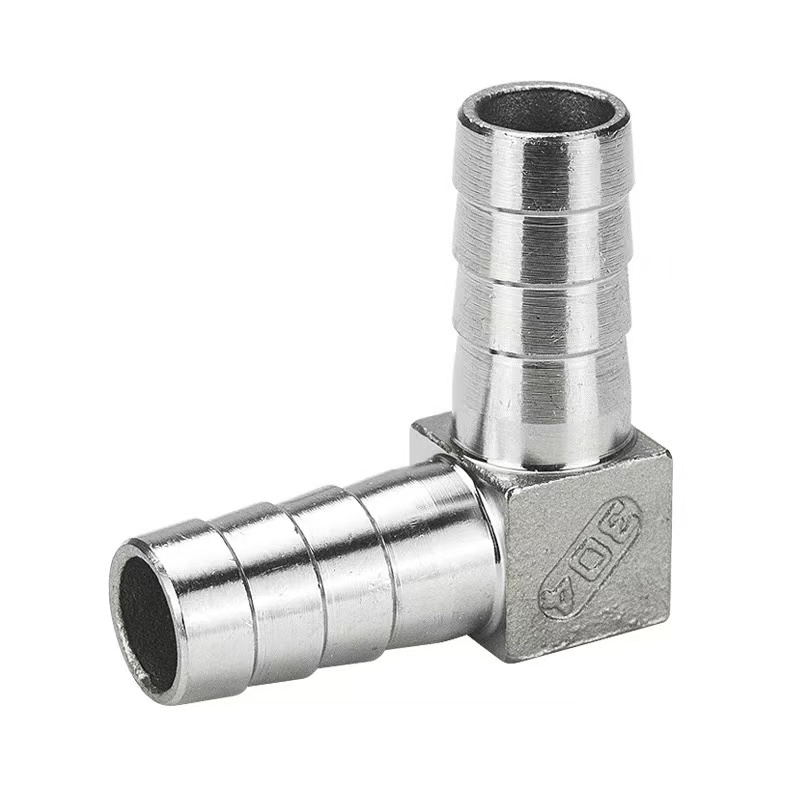

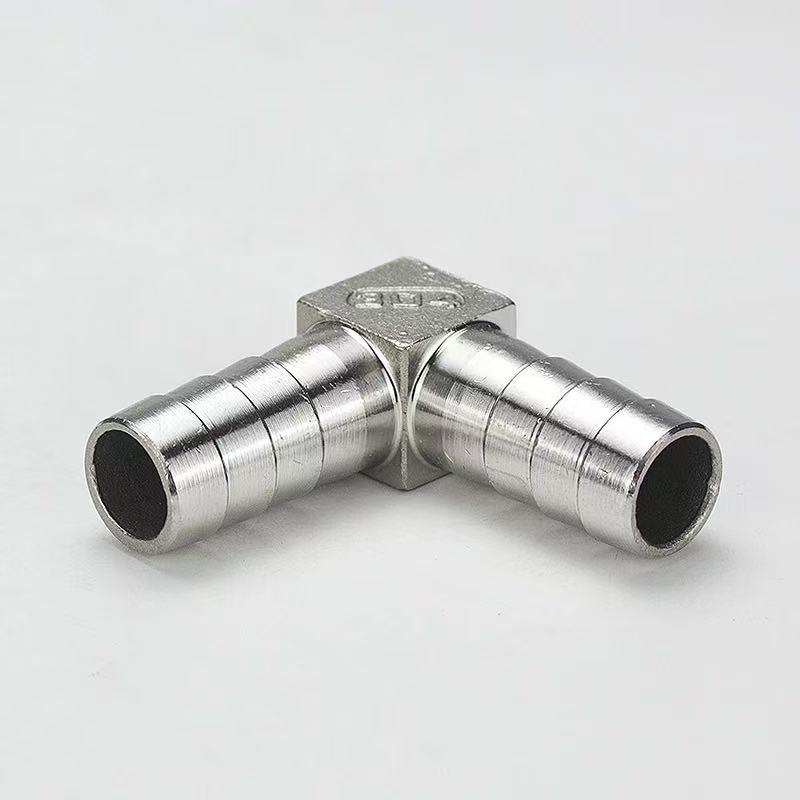

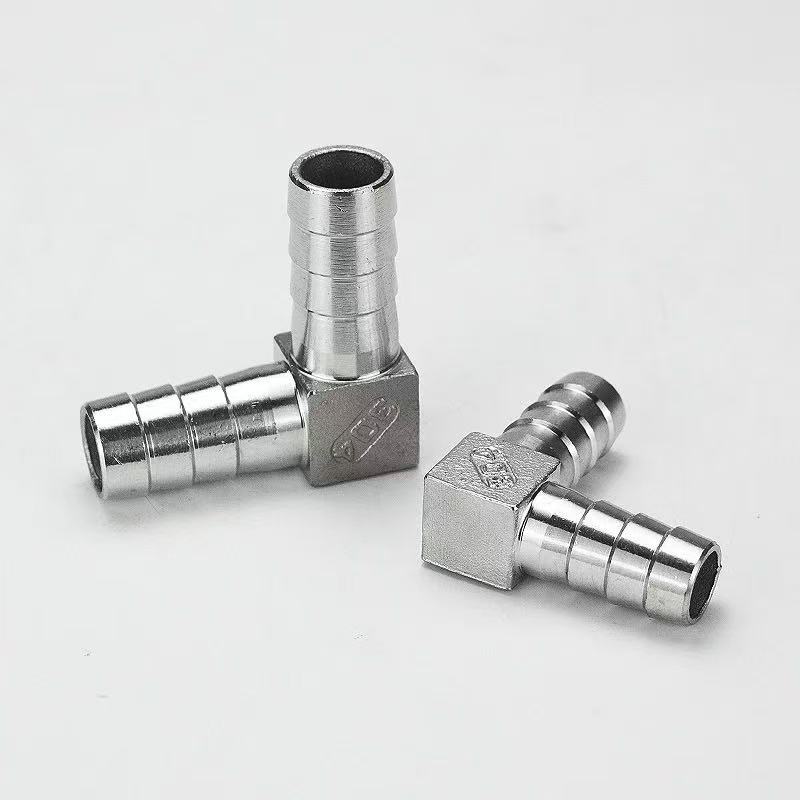

L-Type Pagoda суу түтүгү туташтыргычы: Эки учу тең эки ийкемдүү шлангдардын ортосунда 90 градустук багыттуу байланышты түзүү үчүн иштелип чыккан тикенектүү пагода түзүмүн камтыйт.

L-Type Эркек жиптүү пагода туташтыргычы: Бир четинде ийкемдүү шлангга туташтыруу үчүн тикенектүү пагода структурасы бар, ал эми экинчи учунда ички (аял) сай порту бар шланг менен жабдуунун ортосунда 90 градустук багыттуу байланышты түзүүгө арналган тышкы (эркек) жиптер бар.

Эки түрү тең тикенектүү пагоданын учтары үчүн бирдей спецификациялары менен 90 градус бурчтуу дизайнга ээ. Алар материалдарды тандоо жеткиликтүү: 304 дат баспас болоттон жасалган, 316L дат баспас болоттон жасалган, же жез. Негизги айырмачылык туташтыруу ыкмасында: биринчиси түз шлангдан шлангга туташтырууну шарттайт, ал эми экинчиси шланг менен жабдуунун ортосундагы өткөөл байланышты жеңилдетет, ошону менен ар кандай орнотуу сценарийлерине ылайыктуу ийкемдүү тандоо варианттарын сунуштайт.

L-Type Pagoda Суу түтүк туташтыргычы менен L-Type Эркек жиптүү Пагода туташтыргычынын ортосунда кандай айырма бар?

Негизги айырмасы: Shenchi L-Type Pagoda Суу түтүгү туташтыргычы кош тикендүү интерфейске ээ (эки аягы тикенектүү пагода баштары, ийкемдүү шлангдарга түз туташтыруу үчүн иштелип чыккан). L-Type Male Threaded Pagoda Connector бир четинде тышкы жип, экинчи жагында тикенектүү пагода бар, ийкемдүү шлангды катуу түтүккө же ички жиптери бар клапан корпусуна туташтыруу үчүн арналган. Шенчи’с жогорку натыйжалуу L-Type Pagoda суу түтүгү бириктиргичтери жезден же 304/316L дат баспас болоттон жасалган; алардын 90 градустук түз бурчтуу түзүлүшү түтүктөрдү кайра багыттоо үчүн идеалдуу. Кош тикендүү дизайн бекем, коопсуз кармашты камсыз кылат—өзгөчө шланг кыскычтары менен жупташкан—ажырап кетүүсүнө жана агып кетишине жол бербөө үчүн. Бул арматуралар кысымга, коррозияга жана эскирүүсүнө эң сонун каршылык көрсөтөт. 316L дат баспас болоттон жасалган вариант деңиз суусу же химиялык кайра иштетүү сыяктуу катуу коррозиялуу чөйрөлөр үчүн ылайыктуу. Орнотуу оңой, бул арматуралар сантехникада, пневматикалык системаларда жана өнөр жай суюктуктарында колдонулуучу төмөнкү басымдагы шлангдарды туташтыруу үчүн идеалдуу болуп, өзгөчө туруктуулукту жана туруктуулукту сунуш кылат.

Продукт спецификациялары

Орнотуу Instructions

Шенчи брендинин L-Type Pagoda суу түтүгү туташтыргычы, улуттук стандарттарга ылайык, орнотуу оңой. Төмөнкү кадамдарды аткаруу ишенимдүү байланышты камсыз кылат:

1-кадам: Шланг кесүү

Атайын шланг кескичти колдонуңуз, шлангдын учун төрт бурчтуу жана тегиз кесип, бурчтуу кесүүлөрдөн же бурчтуктардан алыс болуп, пагода тикенектерине кемчиликсиз дал келет. Өрүлгөн же бекемделген шлангдар үчүн четтерин бекитүү жана эскирүүнү болтурбоо үчүн ысык кесүү ыкмасын колдонуу сунушталат.

2-кадам: Pagoda End Connection

Шлангды пагоданын учуна вертикалдуу түрдө шлангдын бети пагода арматурасынын түбүнө тийгенге чейин киргизиңиз. Пагода тикенектери шланг салынгандан кийин бир нече мөөр шакекчелерин түзгөн тепкичтүү дизайнга ээ. Жогорку басымдагы колдонмолор үчүн дат баспас болоттон жасалган шланг кысгычты же пружиналык клипти колдонуу менен байланышты бекемдеңиз; кыскыч экинчи жана үчүнчү пагода тиктеринин ортосунда жайгаштырылышы керек.

3-кадам: жиптүү акыркы туташуу

Анын спецификацияларынын негизинде сайдын учу үчүн тиешелүү пломбалоо ыкмасын тандаңыз: G-жиптер (параллель түтүк жиптери) пломбалоо үчүн резина же жез прокладканы талап кылат; NPT же R-жиптери (конус труба жиптери) бекемдөөдөн мурун PTFE жип мөөр лентасын 3-5 айланууну талап кылат. Бекемдөөдө моменттин шлангдын туташтырылган жерине өтүшүнө жол бербөө үчүн ачкычты арматуранын алты бурчтуу корпусуна колдонуңуз.

4-кадам: Басым сыноо

Орнотуу аяктагандан кийин, системанын жумушчу басымынан 1,5 эсе көп статикалык басымды текшерүү. Бул басымды 3 мүнөт кармагандан кийин эч кандай агып кетүү байкалбаса, монтаж колдонууга даяр. Бул сериядагы тиешелүү L-Type Male Threaded Pagoda туташтыргычын орнотуу процедурасы окшош - жиптин түрү боюнча гана айырмаланып, интерфейстин конкреттүү талаптарынын негизинде ийкемдүү тандоого мүмкүндүк берет.

Колдонмо талаалары

1. Суу тазалоочу жабдуулар

L-Type Pagoda суу түтүгү туташтыргычы суу тазалагычтардагы, суу жумшарткычтардагы жана RO (Тескери Осмос) системаларындагы PE жана PU түтүктөрүнүн ортосундагы 90 градустук багыттуу байланыштар үчүн иштелип чыккан. 316L дат баспас болоттон жасалганда, ал тамак-ашка тиешелүү санитардык талаптарга жооп берет. Жабдуу интерфейсинде ички (аял) жип бар тиркемелер үчүн ошол эле сериядагы кошумча L-Type Эркек жиптүү пагода туташтыргычы жеткиликтүү.

2. Пневматикалык автоматташтыруу системалары

Аба компрессорлорунда, пневматикалык клапан коллекторлорунда жана автоматташтырылган монтаждоо линияларында пневматикалык түтүктөрдү багыттоо үчүн колдонулат. Анын L түрүндөгү түзүлүшү ички жабдуулардын мейкиндигин үнөмдөйт, ал эми тез туташтырылган коллеткалар менен шайкештик тез чогултууну, демонтаждоону жана тейлөөнү жеңилдетет.

3. Санитарлык буюмдар жана тиричилик техникалары

Акылдуу дааратканалар, идиш жуугучтар, кир жуугуч машиналар жана ушул сыяктуу шаймандар үчүн суу куюучу түтүктөрдү туташтырат. Латундан жасалганда, L-Type Pagoda суу түтүгү туташтыргычы эң сонун жылуулук өткөрүмдүүлүктү сунуштайт, бул аны ысык суу линияларына ылайыктуу кылат. L-Type Male Threaded Pagoda Connector импорттук жабдууларда табылган интерфейс стандарттарынын кеңири спектрин жайгаштыруу үчүн иштелип чыккан.

4. Өнөр жайлык муздатуу жана майлоо системалары

Станок муздатуу линияларында жана гидравликалык майлоо системаларында колдонулат. Дат баспас болоттон жасалган конструкция мунай туманын, кесүүчү суюктуктарды жана ушул сыяктуу татаал иштөө шарттарын камтыган талап кылынган чөйрөлөрдө ишенимдүү аткарууну камсыз кылып, коррозияга туруктуулукту камсыз кылат.
