Түтүк арматурасы боюнча колдонмо

Биздин заманбап дүйнөгө сууну, газды жана башкарууну жеткирүүчү түтүктөрдүн кеңири тармагында көңүл көбүнчө түтүктөрдүн өзүнө же агымды башкарган клапандарга бурулат. Бирок, татаал, функционалдык жана ишенимдүү системалардын чыныгы жардамчылары - момундартүтүк арматура. Бул маанилүү компоненттер туташтыргычтар, директорлор жана түз узундуктарды максаттуу схемаларга айландыруучу адаптерлер. Алардын түрлөрүн, функцияларын жана тандоо критерийлерин түшүнүү ар кандай ийгиликтүү суюктук же газ менен иштөө долбоорунун негизи болуп саналат.

Негизги функциялары: жөн гана туташуу эмес

Арматуралар жөнөкөй туташуудан тышкары бир нече маанилүү максаттарга кызмат кылат:

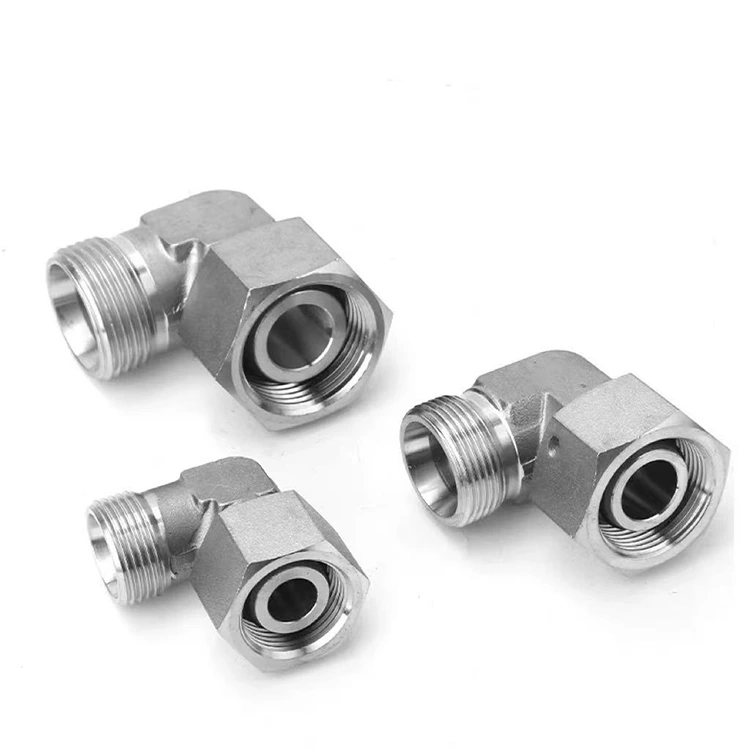

*   Багытын өзгөртүү: чыканактар ​​(адатта 45° же 90°) түтүктөрдү тоскоолдуктардын айланасында же конструкциялык контурлар боюнча багыттайт.

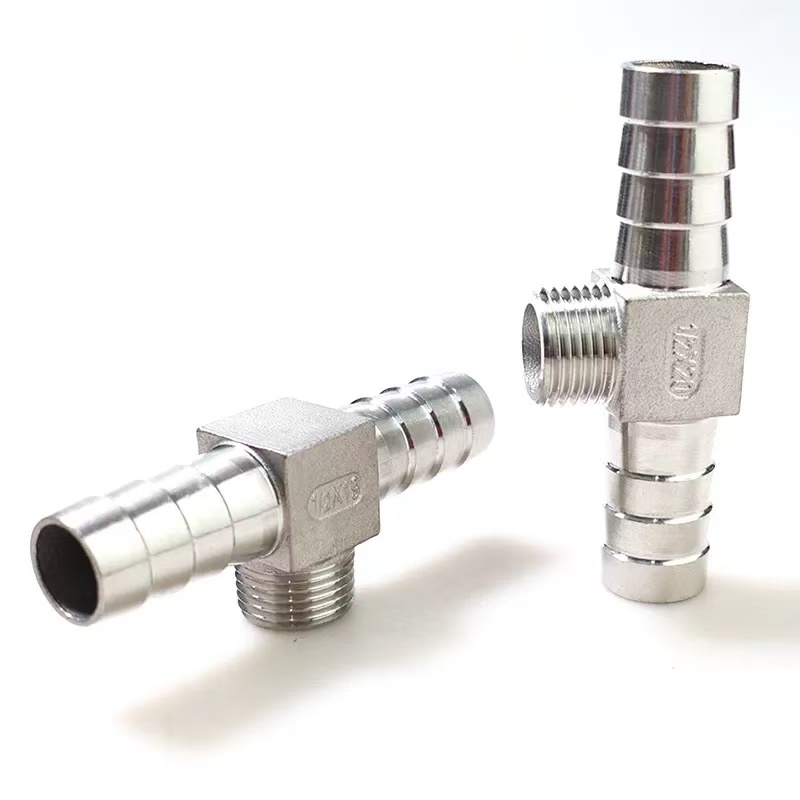

*   Агымды бөлүштүрүү же айкалыштыруу: Тиштер жана айкаштар бир агымды бир нече бутакка бөлөт же бир нече агымды бириктирет.

*   Өлчөмгө ылайыкташуу: Редукторлор жана втулкалар ар кандай диаметрдеги түтүктөрдү кемчиликсиз туташтырат.

*   Сызыкты кеңейтүү: Муфталар бирдей өлчөмдөгү эки түтүктү түз жол менен бириктирет.

*   Порт түзүү: Ниппелер жана ээрлер крандар, өлчөөчүлөр же көмөкчү линиялар үчүн кирүү чекиттерин камсыз кылат.

*   Аяктоо: Капкактар ​​жана Штепсельдер түтүктү биротоло же убактылуу жабышат.

Негизги атрибуттары: Материал, байланыш жана дизайн

Туура шайманды тандоо үч негизги атрибутка негизделет:

1.  Материал: Фитинг түтүк материалына да, ал алып бара турган чөйрөгө да (суюктук/газ) шайкеш келиши керек.

   *   Жез жана жез: Ичүүчү суу, жылытуу жана кээ бир газ колдонмолору үчүн эң сонун. Коррозияга туруштук берет жана ширетүү же басуу аркылуу орнотуу оңой.

   *   Көмүртектүү болот жана дат баспас болот: өнөр жай, жогорку басымдагы жана жогорку температурадагы (буу, май, химиялык заттар) үчүн стандарт. Жогорку күч сунуш кылат. Дат баспас, коррозияга туруктуулукту камсыз кылат.

   *   PVC, CPVC жана PEX: Заманбап сантехника, ирригация жана төмөнкү басымдагы химиялык линияларда үстөмдүк кылат. Жеңил, коррозияга каршы жана көбүнчө эриткич менен ширетүүчү (PVC) же пресс/жыйма (PEX) байланыштарын колдонушат.

   *   Ийилүүчү темир: Көбүнчө оор газ жана гидравликалык линияларда колдонулган сай конфигурацияларындагы бышыктыгы менен белгилүү.

2.  Туташуу ыкмасы: Бул фитинг түтүк менен кантип бириге турганын аныктайт.

   *   Жиптүү (Брамалуу): Конустуу (NPT) жиптерди колдонуу менен классикалык, ар тараптуу ыкма. Тейлөө талап кылынган системалар, талаа модификациялары жана демонтаждоо керек болгон бекем туташуулар үчүн идеалдуу. агып өтпөгөн бириктирүү үчүн герметик талап кылат.

   *   Ширетилген/берилген (розетка менен ширетүү): Негизинен жез жана болот үчүн. Фитингдик розетка менен түтүктүн ортосундагы боштукка толтургуч металлды эритип, туруктуу, жылмакай жана абдан ишенимдүү бириктирүүнү түзөт. Жогорку бүтүндүктүү сантехника жана маанилүү процесс линиялары үчүн маанилүү.

   *   Press-Fit: ички O-шакекчеси бар фитингди түтүккө кысуу үчүн атайын куралдарды колдонуу менен заманбап ыкма. Жылытуу же жипсиз тез, таза жана өтө ишенимдүү байланышты сунуштайт. Коммерциялык сантехника жана гидротехникалык системаларда тез кабыл алуу.

   *   Туташуу үчүн түртүү: Убактылуу же жеткиликтүү линияларды орнотуунун эң жөнөкөй ыкмасы (мис., кысылган аба, приборлор). Коллет жана O-шакек механизми аспапсыз туташууга жана бошотууга мүмкүндүк берет.

   *   Эритүүчү ширетүү: Пластик (PVC/CPVC) системалары үчүн колдонулат. Химиялык эриткич эрип, түтүктү жана фитингди бир монолиттүү бөлүккө бириктирет.

3.  Басым рейтинги жана стандарттар:Түтүк арматураконкреттүү басым класстары үчүн өндүрүлгөн (мисалы, Тиркеме 40, 80, Класс 150, 300) жана өнөр жай стандарттарына (ASTM, ASME, EN) жооп бериши керек. Системанын максималдуу иштөө басымына барабар же андан ашкан басым рейтинги бар арматураны тандоо коопсуздук үчүн талашсыз.

Тандоо колдонмосу: Тапшырмага ылайыкташтыруу

Логикалык тандоо процесси системанын бүтүндүгүн камсыз кылат:

1.  Кызматты аныктаңыз: Кандай суюктук же газ? Кандай температурада жана басымда? Коррозиялуубу? (мисалы, ысык ичүүчү суу, 80°C, 6 бар).

2.  Трубанын материалын тандаңыз: Тейлөө шарттарына жана бюджетине (мис., жез) негизделген.

3.  Туташуу ыкмасын тандаңыз: Иштин майнаптуулугун, орнотуу чеберчилигин жана келечектеги кирүү муктаждыктарын баланстаңыз (мис., ылдамдык жана ишенимдүүлүк үчүн Press-fit баскычы).

4.  Орнотуу түрүн жана өлчөмүн көрсөтүңүз: Керектүү функцияны аныктаңыз (мис., 90° чыканак, 22 мм x 22 мм).

5.  Шайкештикти текшериңиз: Орнотуучу материал, мөөр басуу ыкмасы жана басымдын рейтинги тандалган түтүк жана тутум параметрлери менен толук шайкеш келээрин текшериңиз.

Жыйынтык: Системанын бүтүндүгүнүн негизи

Түтүк арматуралары түтүк тутумдарынын тилиндеги маанилүү пунктуация болуп саналат. Аларды туура тандоо жана орнотуу системанын узак мөөнөттүүлүгүнүн, коопсуздугунун жана натыйжалуулугунун негизин түзөт. Алар көзгө көрүнбөгөн жерде иштеши мүмкүн, бирок жогорку сапаттагы, ылайыктуу арматураларды көрсөтүү инженер, подрядчы же орнотуучу кабыл ала турган эң таасирдүү чечимдердин бири болуп саналат. Суюктук динамикасынын татаал бийинде бул компоненттер унчукпай, туруктуу өнөктөштөр болуп, бардыгынын ойдогудай жүрүшүн камсыздайт.
