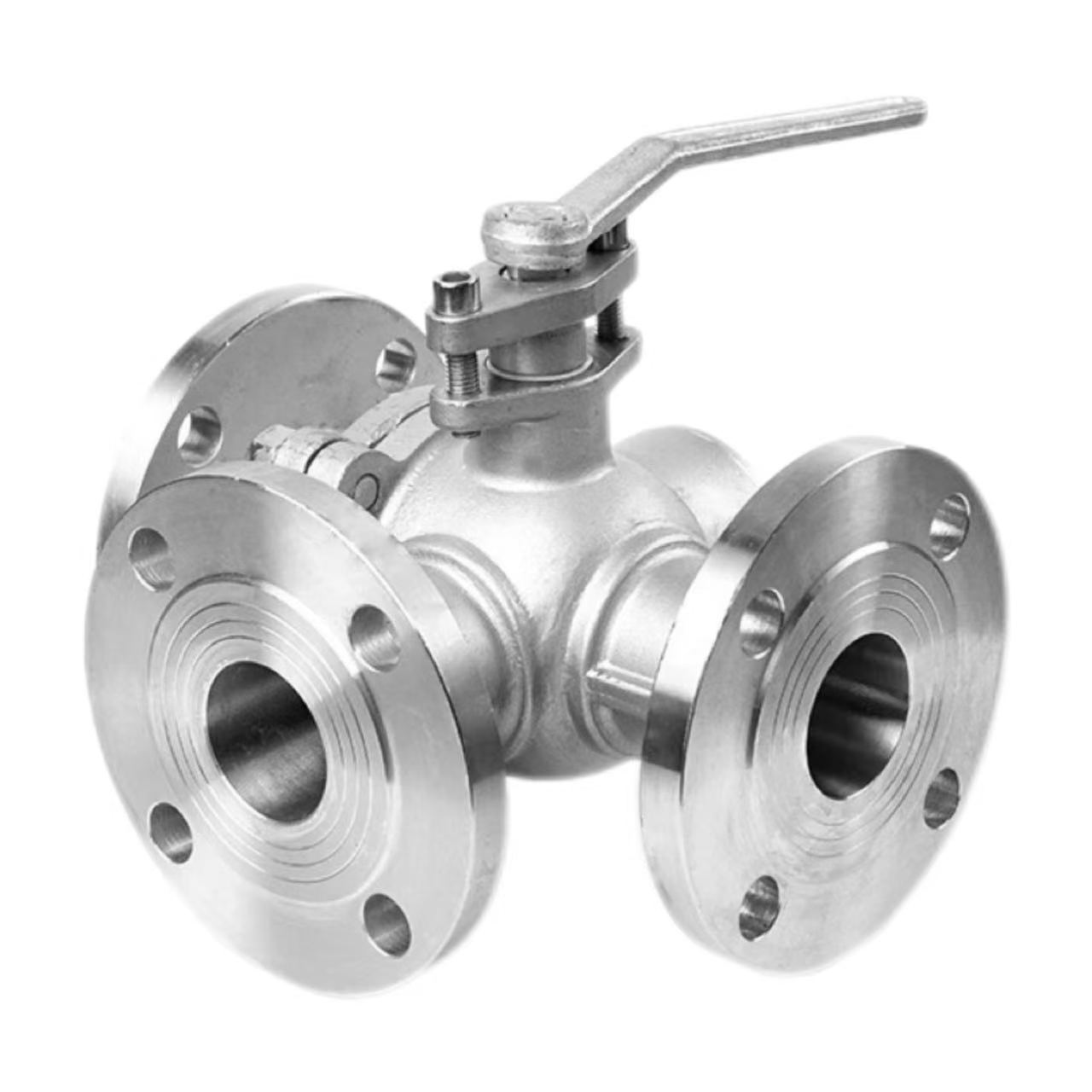

Үч тараптуу фланец шар клапан

Иштөө принциби

Шенчи фабрикасынын коррозияга туруктуу үч тараптуу фланец шар клапанынын иштөө принциби шарга кесилген L же Т формасындагы каналдарга негизделген. Шар клапан корпусунун ортосуна жайгаштырылат жана туткасы менен айландырылат. Шар айланганда, каналдар ар кандай клапан портторуна тегиздеп же алардын ордунан жылып, орто агымдын багытын алмаштырууну, бириктирүүнү же бөлүүнү ишке ашырат.

L түрүндөгү шар:

 90° айлануу чөйрөгө кириштен каалаган розеткага өтүүгө мүмкүндүк берет, бул бир кириш жана эки розетка же эки кириш жана бир чыгуу менен, мисалы, эки реакторго кезектешип суюктук берүү сыяктуу сценарийлерди өзгөртүү үчүн ылайыктуу.

T-түрүндөгү шар:

180° айлануу бардык үч портту бир эле учурда туташтырууга же каалаган эки портту бири-бирине туташтырууга мүмкүндүк берет, эки медианы аралаштыруу жана андан кийин чыгаруу (биригүү) же бир медианы эки чыгарууга (бөлүү) ылайыктуу, мисалы, кондиционердеги ысык жана муздак сууну аралаштыруу системаларында.

Продукт параметрлери:

Продукт Аты-жөнү: Үч тараптуу Фланец Шар Клапан	Өзгөчөлүктөрү: (1/8"-4") DN6-DN100
Номиналдуу басым: PN16	Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарттар: ANSI, BS, DIN, ISO, JIS	Колдонула турган температура: -20 ℃ ~ + 150 ℃ (стандарт), + 350 ℃ чейин (жогорку температура), -196 ℃ чейин (төмөн температура)
Ички металл материалы: WCB, SUS304 (CF8), SUS316L (CF3M)	Орто температура: Жогорку температура, төмөнкү температура, орточо температура, нормалдуу температура
Иштөө ыкмасы: Кол менен	Мөөрлөр: EPDM, PPL
Туташуу ыкмасы: Фланец байланышы	Колдонмолору: Суу, аба, газ, мунай, суюктуктар ж.б.
Келип чыгышы: Кытай	Үлгү: Үлгүлөр жеткиликтүү

Фланецтик туташтыруунун артыкчылыктары:

Shenchi 3 тараптуу фланецтүү шар клапандар фланец байланыштарын колдонушат. сай байланыштары менен салыштырганда, фланец байланыштар жогорку басым каршылык сунуш; PN16 рейтинги туруктуу 1,6МПа басымга туруштук бере алат. Демонтаждоо ыңгайлуу, бул түтүктөрдү үзгүлтүксүз текшерүүнү жана тейлөөнү жеңилдетет. Ишенимдүү пломба камсыз кылынат; фланец прокладкасы жана болттор агып кетүү коркунучун жок кылуу үчүн бирге иштешет. Чоң диаметрдеги түтүктөр үчүн ылайыктуу; Диаметрлери DN50ден жогору болсо, бурчтуу туташуулар кыйын болсо, фланецтер стандарттуу тандоо болуп саналат. Shenchi, кытай 3-тараптуу фланец шар клапан өндүрүүчүсү, дүйнөлүк кардарлардын керектөөлөрүн канааттандыруу, ANSI, BS, DIN жана JIS стандарттарына ылайыктуу фланецтерди сунуш кылат.

Орнотуу негизги пункту 1: Фланецти тегиздөө

Фланецти тегиздөө Shenchi үч тараптуу фланец шарик клапанын орнотууда фланецтин беттери тегизделиши керек. Эки фланец параллелдүү жана концентриалдуу болушу керек, четтөө фланец прокладкасынын уруксат берилген диапазонунан ашпоого тийиш. Болтторду мажбурлап тегиздөө клапандын корпусунун деформациясына алып келет, бул шариктин айлануусуна жана мөөр басууга таасирин тийгизет. Тегиздөөдөн кийин прокладканы ортосуна коюу керек жана анын ордунан жылдырылбашы керек. Төмөн баадагы үч тараптуу фланец шар клапан сапаты төмөн болуп саналбайт; Shenchi продуктулары жогорку тактык жана жеңил орнотууну сунуш кылат. Коррозияга туруктуу үч тараптуу фланец шар клапандары стандарттарга жооп берген фланец бетине ээ жана ишенимдүү мөөр басууну камсыз кылат.

Орнотуу пункту Экинчи: болт бекемдөө

Фланец болттору этап-этабы менен диагоналдык жактан бекемделиши керек. Моментти 180° диагоналдык ырааттуулук менен 2-3 этап менен акырындык менен колдонуңуз. Бир капталын бир эле учурда катуулабаңыз, антпесе прокладкага бирдей эмес басым агып кетүү каналдарын пайда кылат. Болт моменти стандарттык маанилерге жооп бериши керек; ашыкча бекемдөө фланецке же болтторго зыян келтирет, ал эми жетишсиз бекемдөө жетишсиз мөөр басууга алып келет. Shenchi 3 тараптуу фланец шар клапан фабрикасы орнотуучуларга кайрылуу үчүн сунушталган момент таблицасын камсыз кылат. Бул орнотуу пункттары узак мөөнөттүү агып-эркин клапан ишин камсыз кылуу үчүн абдан маанилүү болуп саналат; сураныч, спецификацияларды так аткарыңыз.

Орнотуу пункту 3: Түтүктөрдү колдоо жана тазалоо

Монтаждоонун алдында түтүктүн ичин ширетүүчү шлактарды, темирдин калдыктарын, кумдарды жана башка аралашмаларды тазалоо үчүн тазалоо керек. Клапандын көңдөйүнө кирген бөтөн объекттер топту же пломбаларды чийип, агып кетишине алып келиши мүмкүн. Түтүк өз алдынча колдоого алынышы керек; клапан түтүктүн салмагын көтөрбөшү керек. Чоң диаметрдеги фланец шар клапандары оор; түтүктүн чөгүп кетиши фланецти борбордон чыгарып, пломбага зыян келтириши мүмкүн. Коррозияга туруктуу фланец шар клапандары WCB, SUS304 же SUS316L материалдарынан жасалган, жез же дат баспас болоттон жасалган клапан өзөгү менен. Орнотуу пункттарын аяктагандан кийин, тутка тыгылбастан эркин айланышы керек; андан кийин клапан колдонууга даяр.
