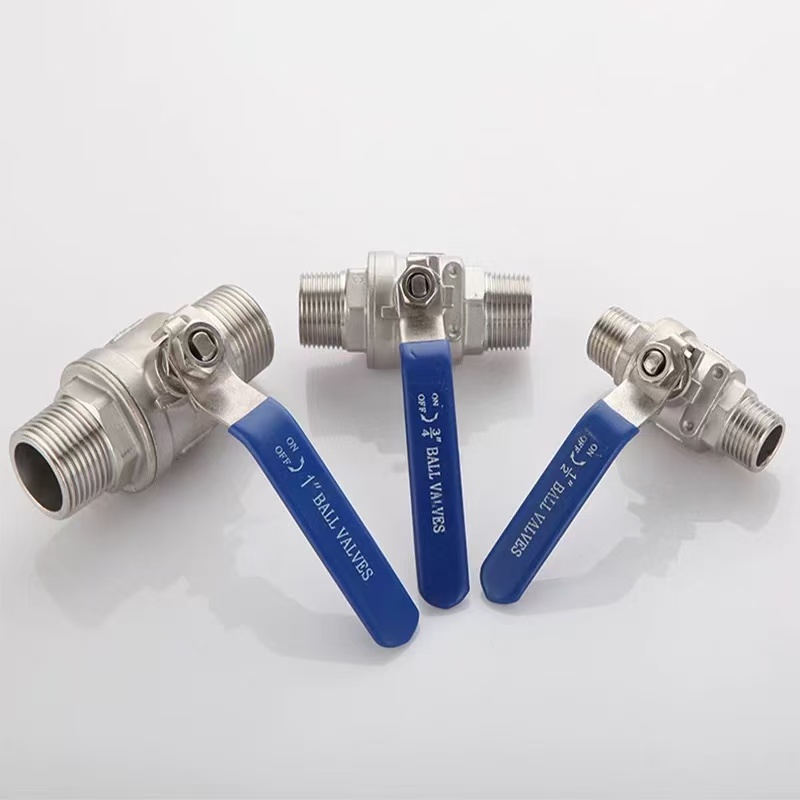

Эки бөлүктөн турган кош эркек жип шариктүү клапан

Шенчи илиминин популярдуулугу: жогорку сапаттагы эки бөлүктөн турган кош эркек жиптүү шар клапан деген эмне?

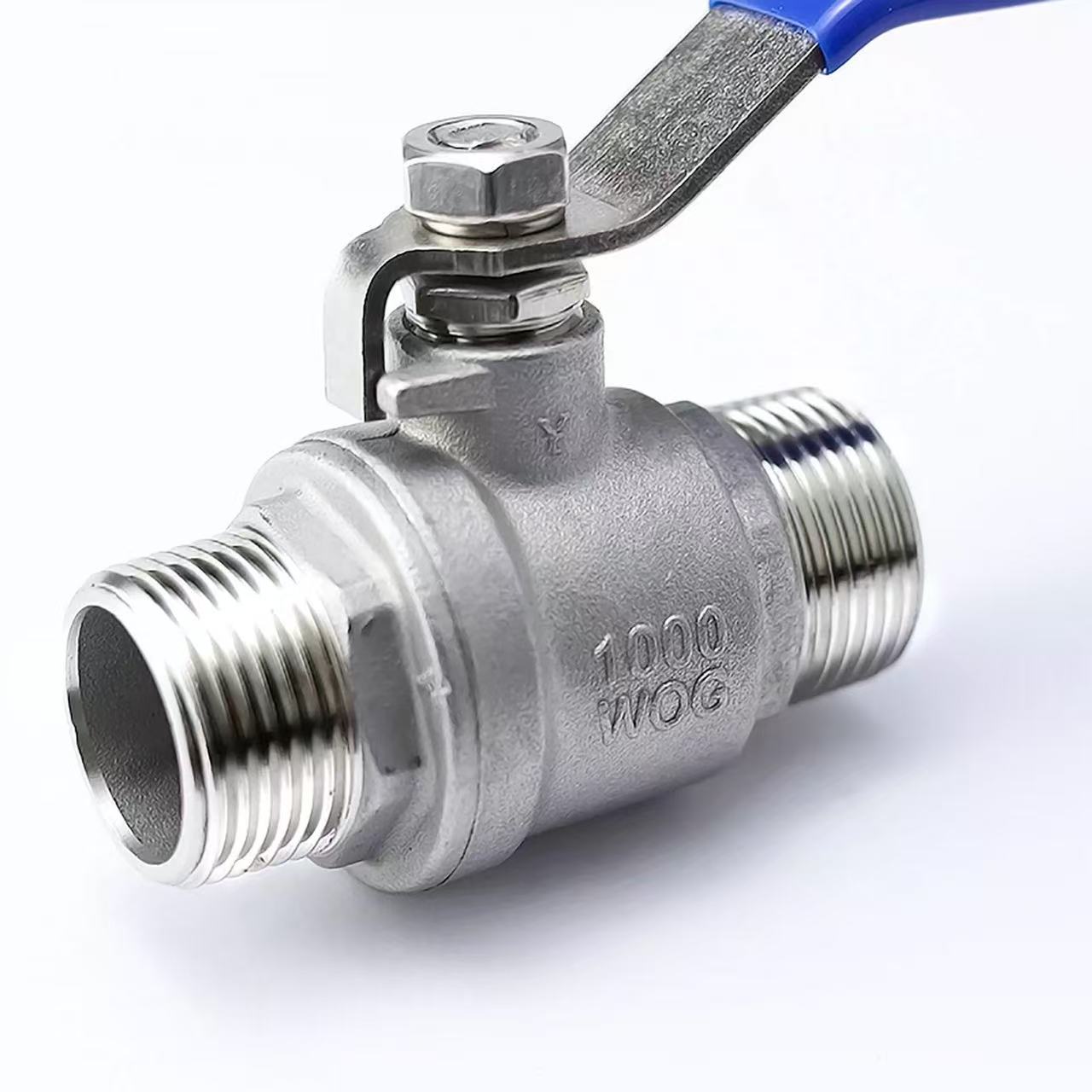

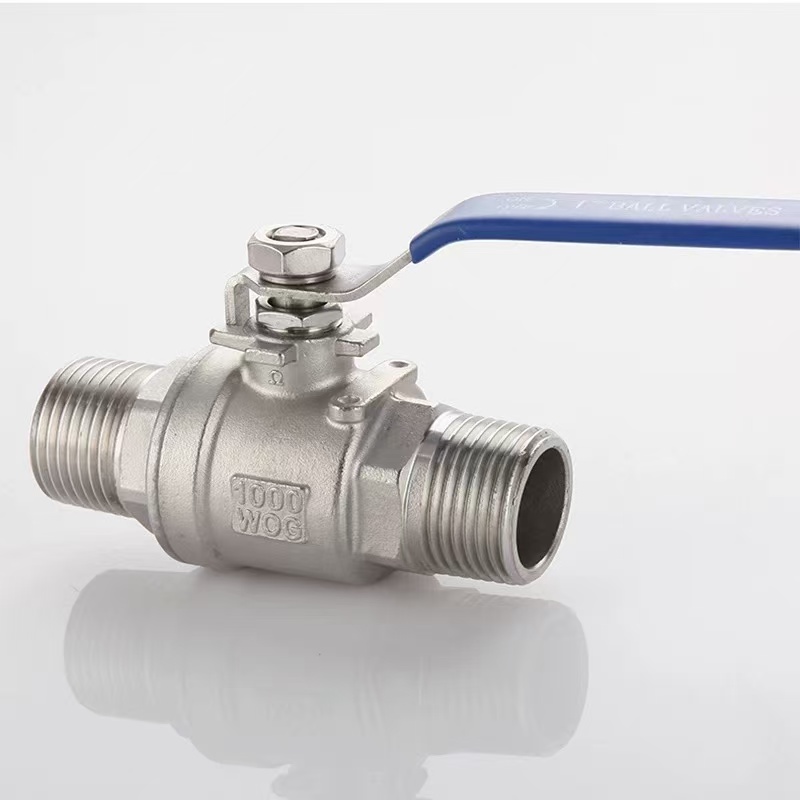

Эки бөлүктөн турган кош жиптүү шар клапан – бул эки учунда эркек жиптери бар шар клапан, дененин эки компонентинен чогулган. Бул клапандын Shenchi версиясы корпустун материалдарын жезден, SUS304 же SUS316L менен сунуштайт, ички металл агымынын коррозия коркунучун жок кылуу үчүн денеге дал келет. Бул суу, аба, мунай, газ жана ушул сыяктуу медиа үчүн ылайыктуу EPDM пломбаларын жана кол менен иштөөнү колдонот. "Жогорку сапаттагы эки бөлүктөн турган кош жиптүү шар клапан" жиптин жогорку тактыгы, аз иштөө моменти, мөөрдүн узактыгы жана кошумча адаптерсиз аял жип портторуна түз туташуу менен аныкталат.

Продукт параметрлери

Продукт Аты-жөнү: Эки бөлүктүү кош тышкы жип шариктүү клапан	Өзгөчөлүктөрү: (1/8"-4") DN6-DN100
Номиналдуу басым: PN16	Корпус материалы: жез, SUS304, SUS316L
Стандарттар: ANSI, BS, DIN, ISO, JIS	Темалар: NPT, BSP, BSPT, DIN ж.б.
ички металл Материал: жез, SUS304, SUS316L	Орто температура: Жогорку температура, төмөнкү температура, орточо температура, нормалдуу температура
Иштөө ыкмасы: Кол менен	Мөөр: EPDM
Туташуу ыкмасы: жиптүү туташуу	Колдонмолор: Суу, аба, газ, мунай, суюктуктар ж.б.
Келип чыгышы: Кытай	Үлгү: Үлгүлөр жеткиликтүү

Shenchi эки бөлүктүү кош тышкы жип шариктүү клапан үчүн орнотууга чейинки текшерүү жана жипти туташтыруу спецификациялары

Кытайдан келген эки бөлүктөн турган кош жиптүү шарик клапан жеткирүүчү Shenchi, орнотуудан мурун клапан корпусундагы эки сырткы жип тең бузулбаганын жана ургаачы түтүк жиптери менен таза дал келгенин текшерүүнү сунуштайт. Орточо PTFE лентасын жиптин багытында 2-3 оротуу үчүн бирдей колдонуңуз. Shenchi's премиум эки бөлүктөн турган кош жиптүү шарик клапан жип тамырларындагы ачкыч батирлерди камтыйт. Орнотуу учурунда бул батирлерде ачык ачкычты колдонуңуз; ички шариктин өзөгүн туура эмес жайгаштырбоо үчүн клапандын ортоңку бөлүгүн эч качан айлантпаңыз.

Мөөрдү жайгаштыруу жана клапан корпусунун монтаждоо моментин көзөмөлдөө үчүн негизги пункттар

Эки бөлүктөн турган кош жиптүү шар клапанынын негизги компоненттери эки дененин жарымын, борбордук шариктин өзөгүн, өзөгүн жана EPDM пломбаларын камтыйт. Шенчи дизайнында эки орган борбордук жиптер аркылуу туташат. Тыюучу прокладканын (корпустун жарымынын ортосунда) кыйшаюусуз борборлоштурулганын текшериңиз. Колго тийгенге чейин тартыңыз, андан кийин кошумча 1/4 айлануу үчүн куралды колдонуңуз. Ашыкча момент EPDM пломбаларын деформациялап, иштен чыгууга алып келет. Жеткиликтүү эки бөлүктөн турган кош жиптүү шар клапан мөөр басуунун сапатын эч качан бузбашы керек; туура момент башкаруу түздөн-түз клапан өмүрүнө таасир этет.

Клапан стволунун мөөр басуу жана өчүрүү механизмин чектөө үчүн жеринде жөндөө ыкмасы

Шенчинин эки бөлүктөн турган кош жиптүү шар клапанында EPDM O-шакекче мөөр басылган. Орнотулгандан кийин, өзөктүн тамырында кандайдыр бир агып кетпегендигин текшерүү үчүн клапанды эки жолу кол менен айлантыңыз. Эгер бир аз агып кетсе, сабактын таңгактоочу гайканы акырын тартыңыз (1/8 айлануудан ашпаңыз). Ошондой эле тутканы токтотуу чектерине көңүл буруңуз: түтүккө параллелдүү тутка ачык экенин көрсөтөт; перпендикуляр жабык экенин көрсөтөт. Премиум эки бөлүктөн турган кош жиптүү шариктүү клапан экстремалдык позицияларда механикалык токтотууларды камтыйт. Эч качан бул токтоолордун чегинен ашпаңыз, болбосо ички шариктин өзөгү жана пломбалуу беттери бузулушу мүмкүн

Жалпы орнотуу катасын болтурбоо жана жеринде мөөр басууну сыноо процедуралары

Shenchi's эки бөлүктөн турган кош жиптүү шарик клапанды орнотуп жатканда, төмөнкүлөрдөн качыңыз: герметик менен жиптерди ашыкча ороп, клапандын көңдөйүнө таштандыларды алып келүүдөн, түтүк ачкычтарын түздөн-түз клапандын корпусунун бетинде колдонуудан же орнотуудан мурун түтүк калдыктарын тазалабаңыз. Туура жол-жоболор: орноткондон кийин басымды текшерүүдөн өткөрүңүз, клапанды жай ачып, бардык сай кошулган жерлерге жана дененин муундарына самындуу сууну сүйкөңүз жана көбүкчөлөрдүн бар-жогуна көз салыңыз. Премиум эки бөлүктөн турган кош жиптүү шар клапан PN16 сыноо басымында беш мүнөт бою басымдын төмөндөшүн сакташы керек. Сыноодон өткөндөн кийин, клапанды жарым-жартылай ачык калтырыңыз, мөөрдүн бир тарабында узак мөөнөткө кысуу болбошу үчүн.
