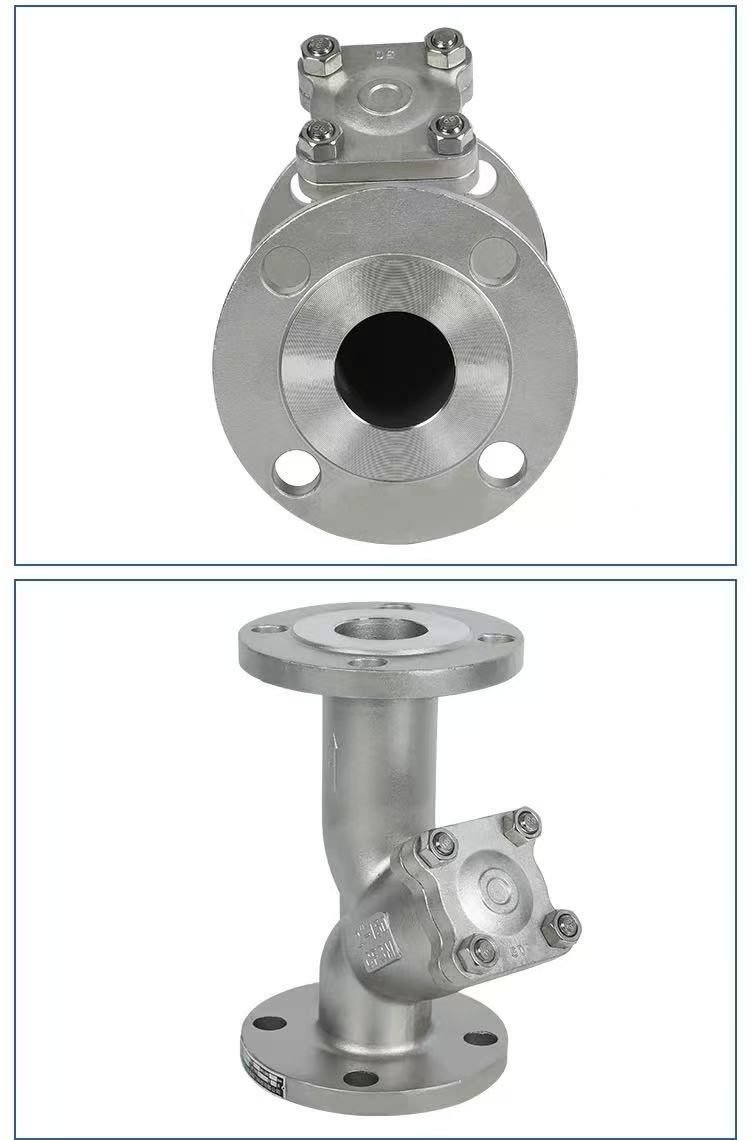

Америка стандарттык фланец Y-тип фильтр

Иштөө принциби

Шенчи фабрикасынын интеграцияланган Америка стандарттык фланец Y-тип фильтри чыпкалоочу экранды кармап калуу принцибинде иштейт. чөйрө кирүүчү учунан корпуска кирет жана Y түрүндөгү түзүлүштүн ичиндеги чыпка экраны аркылуу агат. Катуу аралашмалар чыпка экранынын ичинде тосулуп калат, ал эми таза чөйрө розетка учунан өтүп, чыгат. Чыпка экранынын жалпы аянты түтүктүн кесилишинен 3-4 эсе көп, натыйжада аз каршылык жана тез агым пайда болот. Агып чыгуу үчүн, астыңкы вилканы бошотуңуз же фланец капкагын алып салыңыз, чыпка экранын чыгарып, тазалаңыз, анан кайра орнотуңуз. Негизги корпус WCB, SUS304 (CF8) же SUS316L (CF3M) материалдарынан жасалган, интегралдык куюу процессин колдонуп, кынтыксыз корпус жана ишенимдүү басымга туруштук берет. Shenchi продуктылары мунай, химиялык жана суу тазалоо өнөр жайларында колдонулган түтүктөрдү чыпкалоо үчүн жарактуу болуп саналат.

Продукт параметрлери

Продукт аты: Америка стандарттык фланец Y-тип фильтр	Өзгөчөлүктөрү: (1/8"-4") DN6-DN100Спецификациялары: (1/8"-4") DN6-DN100
Номиналдуу басым: PN16	Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарттар: ANSI, BS, DIN, ISO, JIS	Колдонула турган Температура: -20 ℃ ~ + 150 ℃ (нормалдуу), + 350 ℃ чейин (жогорку температура түрү), -196 ℃ чейин (төмөн температура түрү)
Ички металл материалы: WCB, SUS304 (CF8), SUS316L (CF3M)	Орто температура: Жогорку температура, төмөнкү температура, орточо температура, нормалдуу температура
Иштөө ыкмасы: Кол менен	Мөөрлөр: EPDM, PPL
туташтыруу ыкмасы: Фланец байланышы	Колдонмолору: Суу, аба, газ, мунай, суюктуктар ж.б.
Келип чыгышы: Кытай	Үлгү: Үлгүлөр жеткиликтүү

Орнотуу үчүн негизги пункттар

Багытын ырастоо, фланецти тегиздөө жана бекемдөө, түтүктү колдоо жана коргоо.

Shenchi American Standard Flange Y-тип фильтрлерин орнотуп жатканда, үч негизги пунктка көңүл буруңуз: Биринчиден, агымдын багытын ырастаңыз. Клапандын корпусундагы жебе агымдын орточо багыты менен дал келиши керек, ал эми чыпка экраны ыпластыктын тунушун жеңилдетүү үчүн ылдый каратып орнотулушу керек. Экинчиден, фланецти тегиздөө жана бекемдөө. Фланецтин беттери параллелдүү жана концентрдүү болушу керек, прокладка борборлоштурулуп, болттор кабыкчанын деформациясын болтурбоо үчүн этап менен диагональ боюнча тартылышы керек. Үчүнчүдөн, түтүктү колдоо жана чыпкага чейинки коргоону камсыз кылуу. Фильтр түтүктүн салмагын көтөрбөшү керек; чоң бөлүкчөлөрдү жок кылуу үчүн орнотуу алдында түтүк тазалаш керек. Shenchi деталдуу орнотуу нускамалары менен камсыз кылат, ODM / OEM өзгөчөлөштүрүүнү колдойт, жана чыпкасы сетка өлчөмү чыпкасы узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн зарыл болгон жөнгө салынышы мүмкүн.

Натыйжалуу фильтрленген заттар

Shenchi ASME стандарттык фланец Y-түрү чыпкалары, биринчи кезекте, түтүк каражаттарындагы катуу токтотулган заттарды чыпкалоо. Бул төмөнкүлөрдү камтыйт: ширетүүчү шлактар, темир бөлүкчөлөрү жана трубаларды ширетүүдөн даттын калдыктары; кум, топурак, кара куурай жипчелери жана курулуштан калган герметик калдыктары; бөлүкчөлөр, кристаллдар жана медиа өзү алып жүргөн чөкмөлөр; куурдун ички дубалынын эскирген жана кабыгынан даттын масштабы жана кабырчыгы сыныктары; жана майлоочу майдагы металл кырындылары жана башка аралашмалар. Чыпкалоо тактыгы медианын талап кылынган тазалыгына жараша 50-300 сеткадан тандалып алынат. Кытайда жасалган, ASME стандарттык фланецтик Y түрүндөгү чыпкалар WCB, SUS304 жана SUS316L материалдарынан жасалып, коррозияга туруктуулукту жана ар кандай маалымат каражаттарына ыңгайлашууну сунуш кылат.

Фильтрацияга жараксыз заттар

Shenchi ASME B фланец Y түрүндөгү фильтрлер төмөнкү заттарды чыпкалоо үчүн ылайыктуу эмес: чөйрөдө эриген химиялык заттар (мисалы, туздардагы туздар, эритмелердеги кислоталар жана щелочтор); май-суу эмульсиялары; илешкек пасталар же коллоиддер; жипчелүү жумшак аралашмалар (ал фильтр экранына кирип же ороп алышы мүмкүн); жана газ чөйрөсүндө газ түрүндөгү булгоочу заттар. Бул медиа үчүн чыпкалардын башка түрлөрү тандалышы керек. ASME B фланец Y түрүндөгү чыпкаларды сатууда, Shenchi туура эмес тандоону болтурбоо үчүн кардар менен медиа мүнөздөмөлөрүн тастыктайт. Баалар тизмеси менен ASME B фланец Y-түрү чыпкалары деталдуу тандоо көрсөтмөлөрүн камтыйт.
