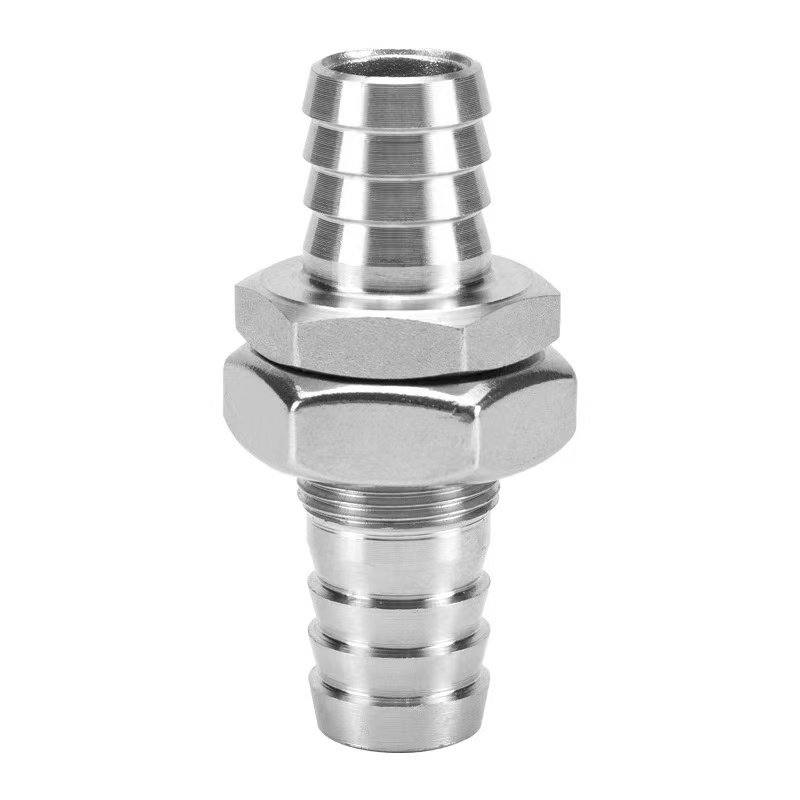

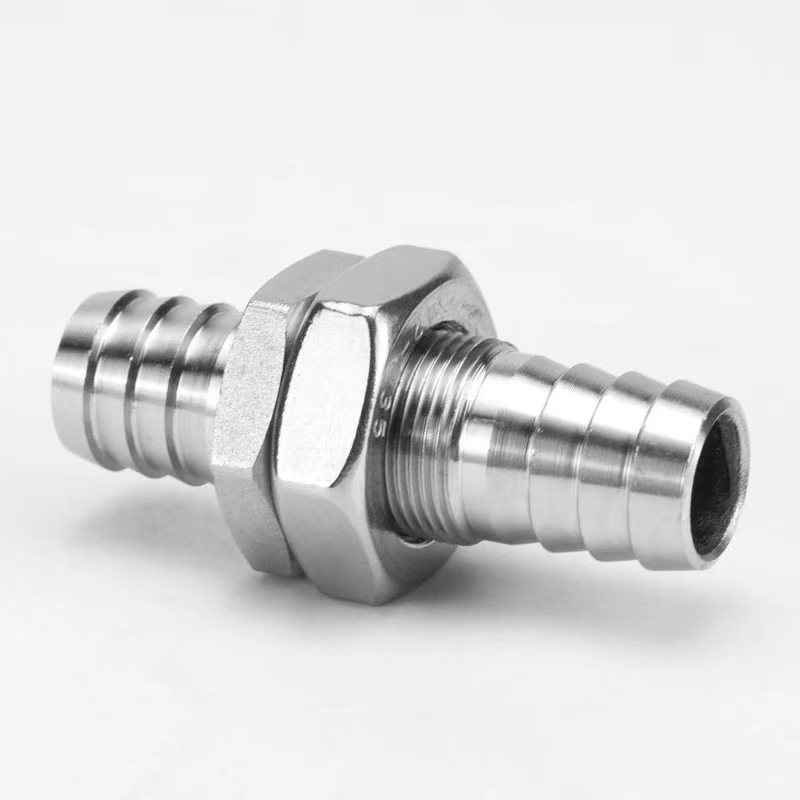

Блоктун тикенектүү арматурасы

Шенчи шлангдарды жабдуулардын панелдери аркылуу өткөрүү үчүн атайын иштелип чыккан, ишенимдүү мөөр басууну камсыз кылуучу жогорку сапаттагы булк-тикендүү арматураларды сунуштайт. Жезден, SUS304 жана SUS316L дат баспас болоттон жасалган бул арматуралар коррозияга күчтүү туруштук берет жана ар кандай иштөө шарттарына ылайыктуу.

Продукт структурасы

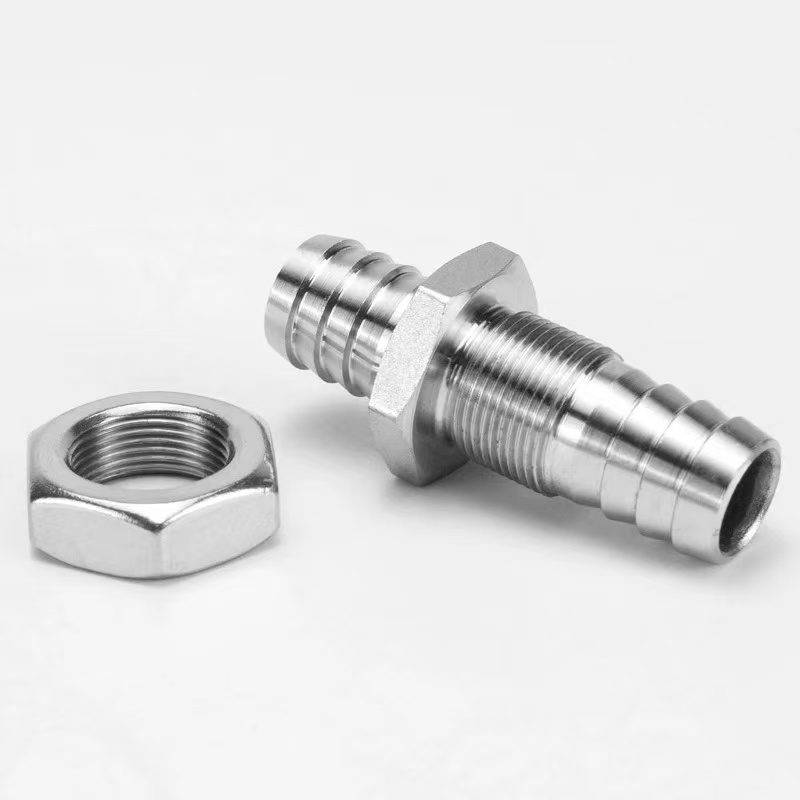

Түзүлүштүн түзүлүшү бөлүкчөлөрүнүн жиптерин, бекитүүчү гайканы жана тикендүү шланг байланыштарын камтыйт. Орнотуу учурунда бир гана панелдик тешик талап кылынат; гайканы бекемдөө жана бекитүү процессин аяктайт.

Тикенектүү учу тайгаланууга каршы оюк дизайнын камтыйт, бул шланг кысгыч менен колдонулганда коопсуз туташууну камсыз кылат. Бул арматуралар башкаруу кабинеттеринде, суу тазалоочу жабдууларда, медициналык аспаптарда жана башка тиешелүү тармактарда кеңири колдонулат.

Продукт спецификациялары

Структуралык артыкчылыктары

Булк-Тикенектүү арматура - бул шлангдарды жабдуулардын панелдери, тосмолору же тосмолор аркылуу өткөрүү үчүн атайын иштелип чыккан түтүк арматурасы. Анын негизги түзүлүшү капкак жип бөлүгүн, бекитүүчү гайканы, мөөр басуучу прокладканы жана тикендүү шланг байланышын камтыйт. Орнотуу учурунда панелге тиешелүү диаметрдеги тешик гана жасалышы керек. Арматуранын жип бөлүгү тешиктен өткөрүлөт, ал эми гайка карама-каршы тараптан бекемделип, бекитүү процессин аяктоо үчүн тартылат.

1. Бөлмөлөрдү бекитүүчү структура:Жип кесилишинин узундугу жалпы панелдин калыңдыгына ылайыкташтырылган. Бекетүүчү гайка чыңдалгандан кийин, ал панел менен катуу бекитүүнү түзөт, бул фитинг тышкы тартылуу күчтөрүнүн астында да бекем бойдон калуусун камсыз кылат.

2. Тикенектүү шланг туташтыруу:Панелдин бир же эки тарабында шлангды киргизүү жана шланг кысгыч менен мөөр басылган байланышты түзүү үчүн тикенектүү конус тиштери бар. Тикенектүү учу эки тайгаланууга каршы оюк дизайнын кабыл алып, кадимки арматурага караганда бир кыйла жогору суурулуп чыгууга туруштук берет.

3. Тыюу системасы:Панелдин эки тарабында резина прокладкалар же O-шакекчелер берилет. Гайка бекемделгенде, герметикалык прокладка кысылып, IP65 же андан жогору коргоо рейтинги менен панелдин ачылышында суу жана чаң өткөрбөйт.

Орнотуу ыкмасы

Shenchi's бышык Булkhead Тикенектүү арматура орнотуу үчүн жеңил болот. Коопсуз жана мөөр басылган туташууга болгону алты кадам менен жетишүүгө болот:

1-кадам: панелдик тешик даярдоо

Жип бөлүгүнүн сырткы диаметринин негизинде панелге тиешелүү тегерек тешик жаса. Тыюучу прокладка зыян келтирбөө үчүн тешиктин чети жылмакай жана быдырсыз болушун камсыз кылыңыз.

2-кадам: Мөөр басуучу прокладканы орнотуңуз

Камтылган EPDM герметикалык прокладканы жиптин бөлүгүнө жылдырып, аны фитингдик негизге каршы басыңыз. Эгерде панелдин эки тарабына мөөр басуу керек болсо, ар бир жагына бирден прокладканы коюңуз.

3-кадам: Панел аркылуу киргизүү

Жиптин бөлүгүн панелдин бир тарабындагы тешикке киргизип, фитинг негизи панелдин ортосундагы пломбалуу прокладка менен байланышып турушун камсыз кылыңыз.

4-кадам: Бекитүү гайканы бекемдеңиз

Панелдин карама-каршы тарабынан жип бөлүгүнө бекитүүчү гайканы бурап, акырындык менен аны ачкыч менен тартыңыз. Сунушталган момент: жез материалдары үчүн 5–8 Н·м жана дат баспас болоттон жасалган үчүн 8–12 Н·м. Тартуу учурунда фитингдин корпусун кыймылсыз абалда кармаңыз.

5-кадам: Шлангды туташтырыңыз

Тикенектин тышкы диаметри шлангдын ички диаметринен 0,5-1 мм чоңураак болгон спецификацияны тандаңыз. Шлангды тикенектүү учуна түпкө жеткенче тигинен киргизиңиз. Жогорку басымдагы колдонмолор үчүн дат баспас болоттон жасалган шланг кысгычты колдонуңуз жана аны экинчи жана үчүнчү тикендердин ортосуна бекитиңиз.

6-кадам: Мөөрдүн бүтүндүгүн текшерүү

1,5 эсе жумушчу басымы боюнча статикалык басым сыноо жүргүзүү. Үч мүнөт ичинде эч кандай агып чыкпаса, орнотуу квалификациялуу болуп саналат.
